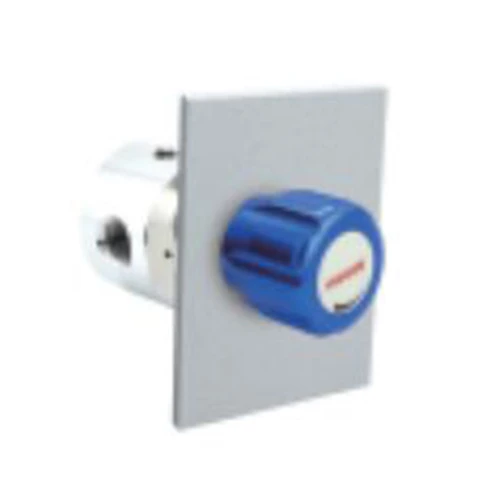

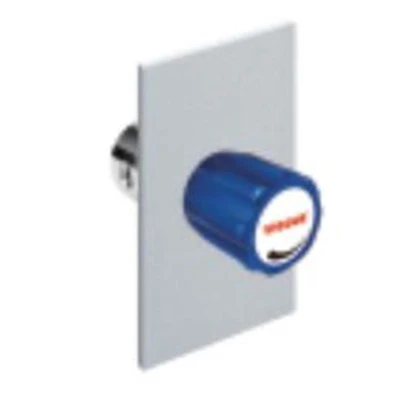

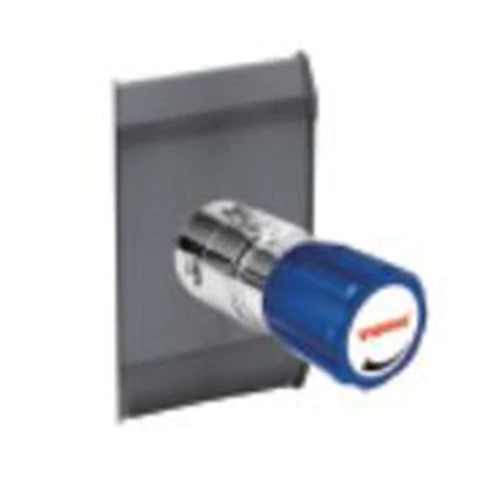

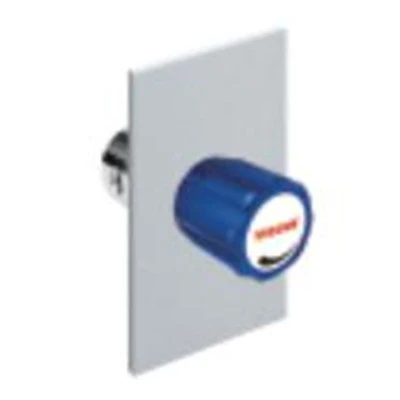

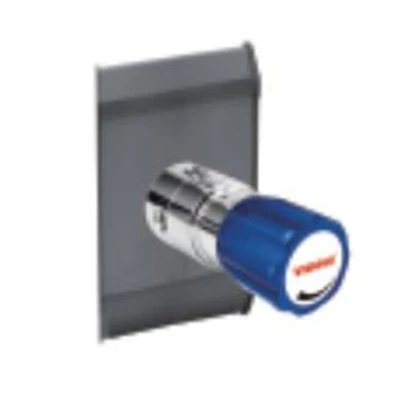

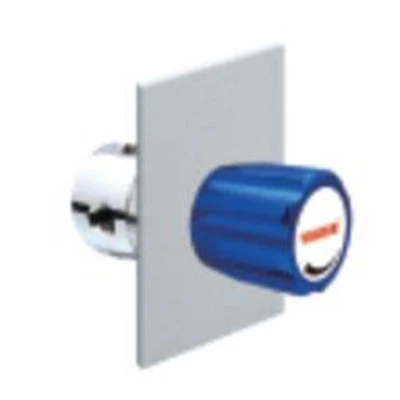

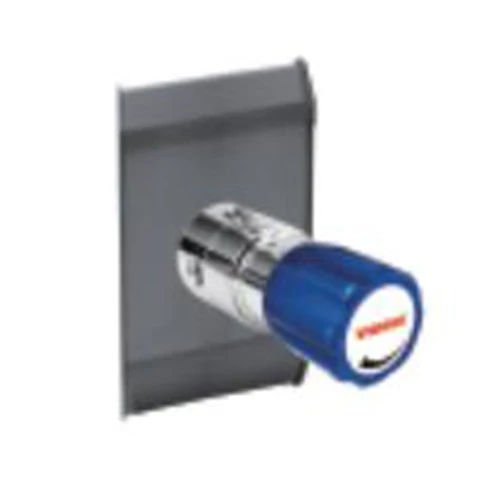

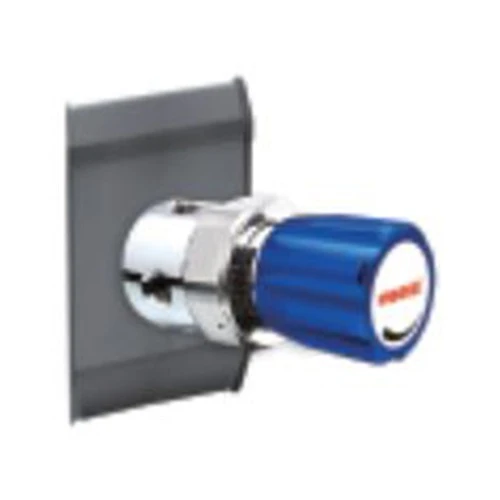

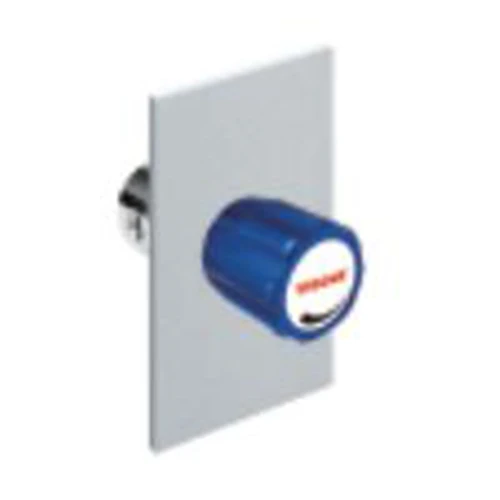

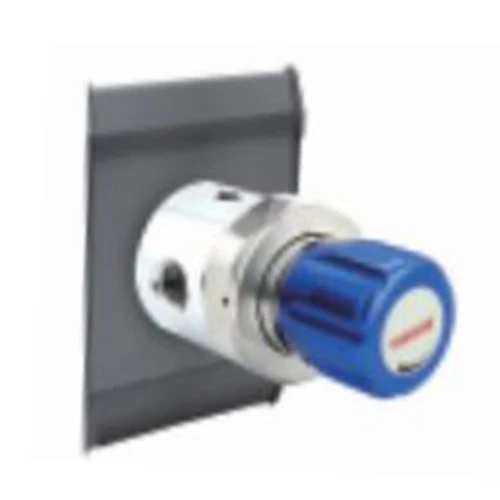

Regolatur tal-pressjoni tal-impunjazzjoni tal-pannell

Fi kliem sempliċi, huwa "maniġer tal-kontroll tal-pressjoni" iffissat fuq pannell tal-apparat li jnaqqas il-gass bi pressjoni għolja għal pressjoni sikura u użabbli u jżommha stabbli.

Karatteristiċi:

• Immuntat fuq il-pannell: Iffissat fuq il-wiċċ tal-pannell bħal sokit tal-ħajt, iffrankar ta 'spazju u jagħmel l-operazzjoni faċli waqt li żżomm is-setup pulita u pulita.
• Pressjoni Għolja għal Baxxa: Jista 'jnaqqas il-pressjoni ta' input sa 300 bar għal pressjoni ta 'ħruġ sa 200 bar (valuri speċifiċi jiddependu fuq il-mudell).
• Kontroll preċiż: Aġġusta l-pressjoni manwalment billi tuża pum jew kamin, u b'sistema ta 'kontroll, tista' taġġusta awtomatikament.

Analogija: Aħseb dwarha bħal "valv ta 'pressjoni" għal faucet immuntat fuq il-ħajt biex tikkontrolla l-fluss tal-ilma, imma hawn huwa għall-kontroll tal-pressjoni tal-fluss tal-gass.

Skop ewlieni: Tnaqqis tal-pressjoni + stabbilizzazzjoni tal-pressjoni, adattata għal xenarji fejn hemm bżonn ta 'kontroll preċiż tal-pressjoni tal-gass.

Passi:

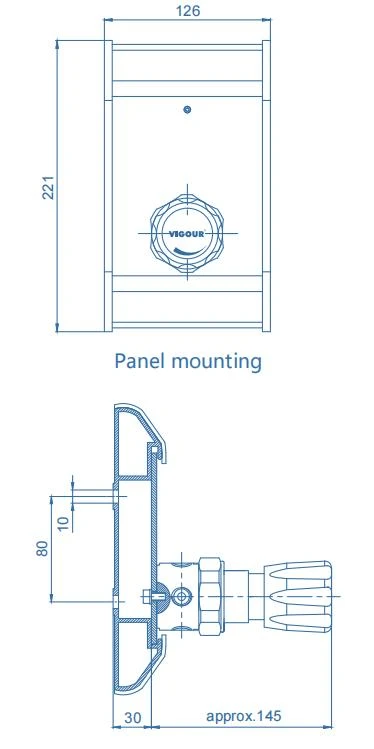

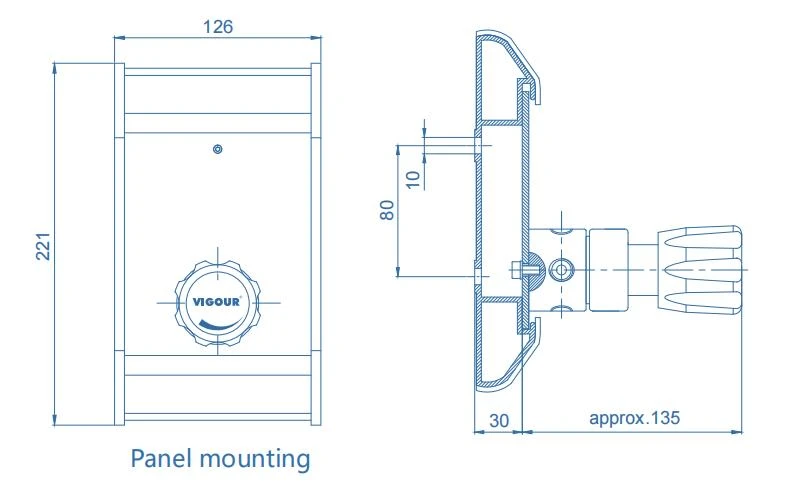

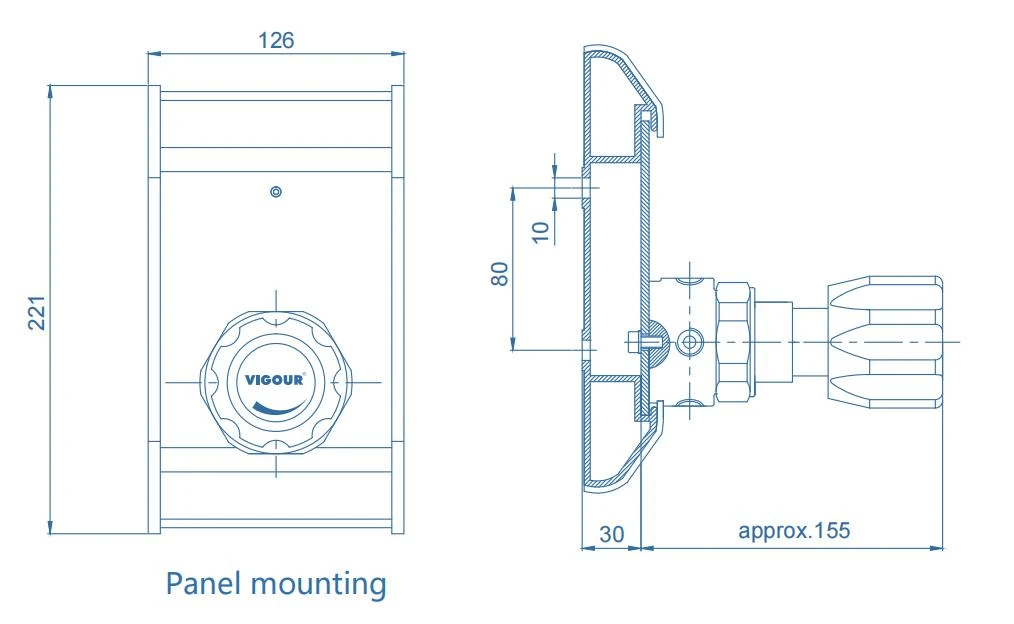

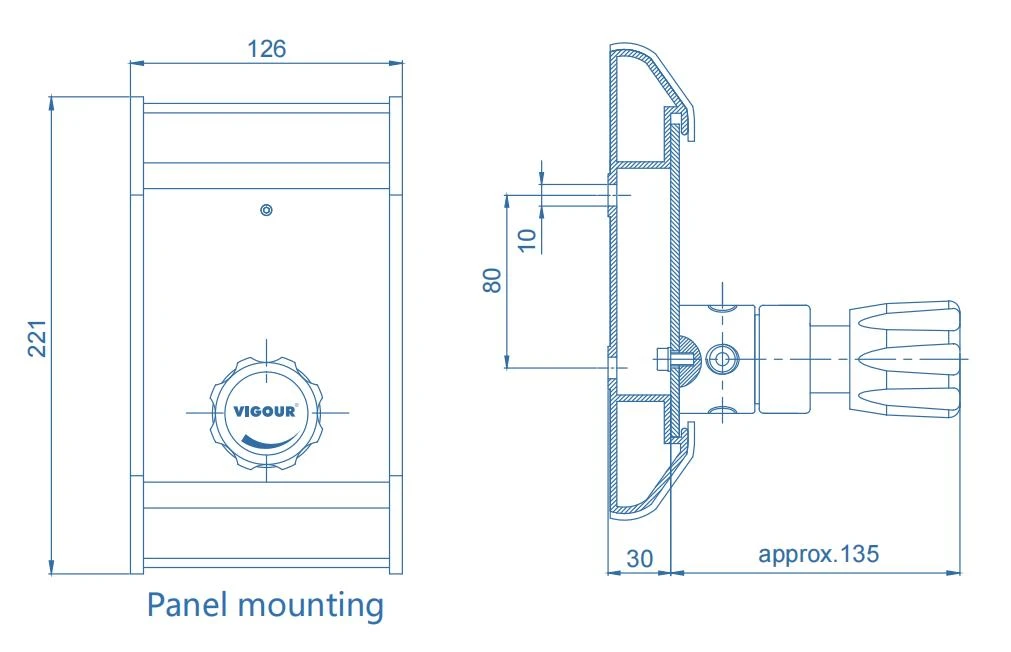

• Installa fuq il-pannell:

Aqta 'toqba fil-pannell tal-apparat u żgura r-regolatur, u żgura li huwa "issettjat" fil-pannell bid-daħla li tħares' il barra. Huwa ideali għal tagħmir industrijali, strumenti tal-laboratorju, kabinetti ta 'kontroll pnewmatiku, u aktar.

• Qabbad il-pajpijiet:

Id-daħla tgħaqqad ma 'sors ta' gass bi pressjoni għolja (eż., Ċilindri tal-gass, kompressuri), u l-iżbokk jgħaqqad ma 'tagħmir downstream (eż., Armi robotiċi, bastimenti ta' reazzjoni).

Tiżgura li d-daqsijiet tat-twaħħil jaqblu (eż., G-Thread, NPT-Thread).

• Aġġusta l-pressjoni:

Dawwar il-pum ta 'fuq fuq ir-regolatur, tissorvelja l-manometru tal-pressjoni, u poġġiha għall-pressjoni mixtieqa tal-ħruġ (eż., Tnaqqas minn 300 bar għal 50 bar).

• Importanti: Il-pressjoni tal-ħruġ m'għandhiex taqbeż il-200 bar (limiti speċifiċi jiddependu fuq il-mudell, iċċekkja mal-manifattur).
• Uża ma 'sistemi ta' kontroll:

Tista 'tikkonnettjaha ma' sensuri tal-pressjoni u PLCs (kontrolluri awtomatizzati) għar-regolazzjoni awtomatika tal-pressjoni u l-funzjonijiet ta 'allarm.

Vantaġġi:

• Iffrankar fl-ispazju: M’hemmx bżonn ta ’muntaturi tal-ħajt jew parentesi separati, li tipprovdi soluzzjoni aktar nadifa u aktar integrata.
• Faċli biex topera: Il-pum tal-aġġustament tal-pressjoni huwa dritt fuq il-pannell, u jagħmilha sempliċi biex taġġusta.
• Sigurtà: It-taqsima bi pressjoni għolja hija moħbija wara l-pannell, u tnaqqas ir-riskju ta 'kuntatt aċċidentali.

Ħarġa 1: Il-pressjoni ma żżidx jew tistabbilizza

• Kawża: Pressjoni tad-dħul insuffiċjenti, molol tal-valv li jintlibsu, jew dijaframma interna bil-ħsara.
• Soluzzjoni: Iċċekkja l-pressjoni tas-sors tal-gass, ibdel ir-rebbiegħa jew id-dijaframma.

Ħarġa 2: Tnixxija tal-gass (fl-interface jew fil-pannell)

• Kawża: It-toqba tal-immuntar tal-pannell mhix issiġillata, jew il-konnessjonijiet bil-kamin huma rusty jew maħlula.
• Soluzzjoni: Uża siġillant jew gaskits, issikka l-konnessjonijiet.

Ħarġa 3: Vibrazzjoni li tikkawża tinħall

• Kawża: Vibrazzjonijiet kbar waqt it-tħaddim tat-tagħmir, u jikkawżaw li r-regolatur jinħall.
• Soluzzjoni: Issaħħaħ il-pannell u żid pads li jtaffu l-vibrazzjoni.

Ħarġa 4: Il-pressjoni tal-ħruġ taqbeż il-limitu (aktar minn 200 bar)

• Kawża: Aġġustament mhux korrett tal-pum tal-pressjoni jew għażla mhux xierqa tar-regolatur.
• Soluzzjoni: Itfi immedjatament is-sors tal-gass u ikkuntattja lill-manifattur għal mudell ogħla bi pressjoni.

Regolatur tal-pressjoni mmuntat fuq il-pannell huwa "reducer tal-pressjoni ta 'preċiżjoni" għal gassijiet bi pressjoni għolja, iffrankar ta' spazju u joffri konvenjenza. Kun żgur li ma taqbiżx il-limitu tal-pressjoni, iċċekkja jekk hemmx tnixxijiet, u ssikka l-viti regolarment. Meta tagħżel mudell, sempliċement staqsi lill-manifattur: "Għandi bżonn 300 bar ġewwa, u xx bar barra x'tip ta 'twaħħil għandi nuża?"
