Mudell
|
VDV30 |
VDV31 |

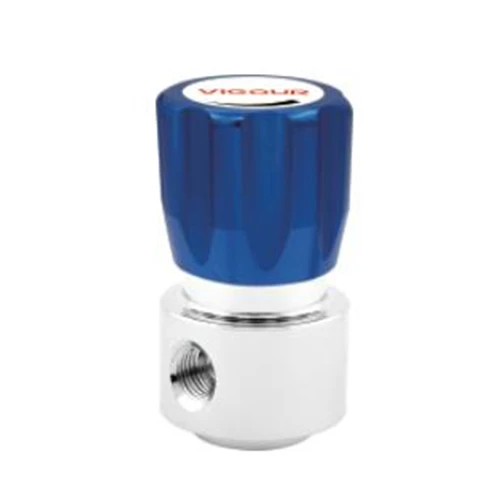

Valv tad-dijaframma ta 'pressjoni għolja Vdv30
Introduzzjoni
• Valv tad-dijaframma
• Korp miksi bil-kromju tar-ram għal inerti, reattivi, fjammabbli
u ossidanti tal-gass u taħlitiet sa grad 6. 0
• Ġisem tal-istainless steel 316L għal gassijiet korrużivi
• Pressjoni tad-dħul massimu. 300 bar
• Direzzjoni tal-lieva tax-xellug jew tal-lemin għall-għeluq
• Firxa wiesgħa ta 'daħliet / ħwienet
• siġillar tal-metall għal metall għall-atmosfera
• Ittestjat għall-użu ma 'ossiġnu
Applikazzjoni
• Ittestjar tal-komponenti
• Sistemi ta 'kalibrazzjoni
• Kontroll tal-pressjoni tal-laboratorju
• Sistemi ta 'kampjunar ta' pressjoni għolja
• Tagħmir tas-Servizz u Test
Parametri Tekniċi
| Tip | Valv tad-dijaframma |
|
| Pressjoni tad-dħul | massimu. 300 bar | |
| Materjali | ||
| Korp | Ara l-informazzjoni dwar l-ordni | |
| sedil | Peek | |
| Dijaframma | Hastelloy® C276 | |
| Konnessjoni tad-dħul / ħruġ | 1/4 "NPT f | |
| Firxa tat-temperatura | -30 grad sa +74 grad | |
| Rata ta 'tnixxija | 1x10 ^ -8 mbar i / s | |
| Piż | 0. 5kg | |
Stampa tal-prodott

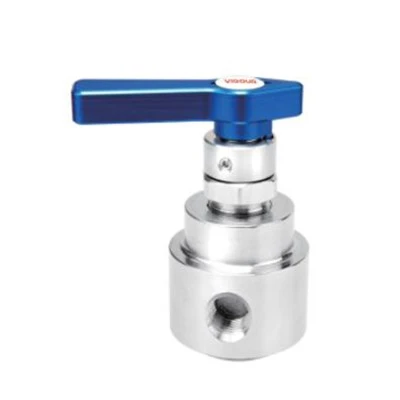

Valv tad-dijaframma bi pressjoni għolja VDV31
Introduzzjoni
• Valv tad-dijaframma
• Ġisem tal-istainless steel 316L għal gassijiet korrużivi
• Pressjoni tad-dħul massimu. 300 bar
• Direzzjoni tal-lieva tax-xellug jew tal-lemin għall-għeluq
• Firxa wiesgħa ta 'daħliet / ħwienet
• siġillar tal-metall għal metall għall-atmosfera
Applikazzjoni
• Ittestjar tal-komponenti
• Sistemi ta 'kalibrazzjoni
• Kontroll tal-pressjoni tal-laboratorju
• Sistemi ta 'kampjunar ta' pressjoni għolja
• Tagħmir tas-Servizz u Test
Parametri Tekniċi
| Tip |
Valv tad-dijaframma |
|
| Pressjoni tad-dħul | massimu. 300 bar (għażla ta '60 bar) | |
|
Materjali |
||
| Korp | Ara l-informazzjoni dwar l-ordni | |
| sedil | Peek | |
| Dijaframma | Hastelloy® C276 | |
| Firxa tat-temperatura | -30 grad sa +74 grad | |
| Rata ta 'tnixxija | 1x10 ^ -8 mbar i / s | |
| Piż | 0. 2kg | |
Valv tad-dijaframma ta 'pressjoni għolja spjegazzjoni simplifikata
F'termini sempliċi: "swiċċ tas-siġill" iddisinjat speċifikament għal gassijiet ta 'pressjoni għolja, b'dijaframma elastika fil-qalba tiegħu biex jissepara l-fluss tal-gass, jikkontrolla l-gass "mixgħul / mitfi" bħall-għafsa ta' pajp tal-ilma. Jista 'jiflaħ pressjoni għolja u jipprevjeni tnixxijiet.
- Reżistenza għall-pressjoni għolja:Pressjoni massima tax-xogħol ta '300 bar (ekwivalenti għall-pressjoni tal-ilma f'fond ta' 3000 metru).
- Siġill impenetrabbli:Id-dijaframma tissepara fiżikament il-fluss tal-gass, biż-zokk tal-valv ma jiġix f'kuntatt mal-medju, u jagħmilha adattata għal gassijiet ta 'purità għolja u korrużiva (bħal kloru u idroġenu).
- Operazzjoni Flessibbli:Disponibbli fil-verżjonijiet tal-handwheel (aġġustament fin) jew fil-lieva (swiċċ malajr), simili għad-differenza bejn it-tidwir ta 'faucet u l-użu ta' wrench.
Analogija:Bħall- "valv ta 'sigurtà" fuq cooker tal-pressjoni, iżda b'kontroll manwali għall-iswiċċ u siġill aktar strett.
- Ġestjoni taċ-ċilindru tal-gass bi pressjoni għolja:Qlib ta 'gassijiet bħall-idroġenu u n-nitroġenu f'tankijiet bi pressjonijiet ta' 300 bar.
- Pajpijiet kimiċi:Tikkontrolla l-fluss ta 'gassijiet korrużivi (eż., Fwar ta' aċidu sulfuriku, kloru).
- Sistemi tal-laboratorju:Kontroll preċiż ta 'gassijiet ta' purità għolja (bħall-elju u l-argon) biex jipprevjenu l-kontaminazzjoni.
- Industrija tal-Enerġija:Pajpijiet ta 'pressjoni għolja fl-istazzjonijiet tal-fjuwil tal-gass naturali u sistemi taċ-ċelloli tal-fjuwil tal-idroġenu.
Żewġ modi ta 'operazzjoni:
1) Verżjoni tal-handwheel:
Adattat għal:Xenarji li għandhom bżonn aġġustament fin tal-fluss jew pressjoni (bħal fil-laboratorji jew strumenti ta 'preċiżjoni).
Operazzjoni:Dawwar l-handwheel, u d-dijaframma timxi bil-mod 'il fuq u' l isfel, tikkontrolla l-fluss tal-gass bil-mod.
2) Verżjoni tal-lieva:
Adattat għal:Xenarji li għandhom bżonn swiċċijiet veloċi jew tħaddim frekwenti (bħal fuq linji ta 'produzzjoni industrijali).
Operazzjoni:Iġbed il-lieva ta '90 grad, u d-dijaframma tiftaħ jew tagħlaq istantanjament, li tippermetti "immedjat mixgħul / mitfi" tal-fluss tal-gass.
- Direzzjoni Kwistjonijiet:Il-korp tal-valv se jkollu vleġġa li tindika d-direzzjoni tal-fluss tal-gass (→), li għandha taqbel mad-direzzjoni tal-fluss waqt l-installazzjoni.
- Tqabbil tal-interface:Tiżgura li t-tip ta 'ħajt (eż., G-Thread, NPT) u d-daqs huma kompatibbli. Uża tejp tas-siġillar jekk meħtieġ.
- Iċċekkja d-dijaframma regolarment:Id-dijaframmi huma suxxettibbli li jilbsu taħt pressjoni għolja, għalhekk segwi l-iskeda ta 'sostituzzjoni rakkomandata tal-manifattur.
Ħarġa 1: IlValv tad-dijaframma ta 'pressjoni għoljama tissiġillax sew (tnixxijiet)
Kawża:Ix-xjuħija jew qsim tad-dijaframma, impuritajiet fuq is-sedil tal-valv, jew ċrieki tas-siġillar li jintlibsu.
Soluzzjoni:Ibdel id-dijaframma, naddaf is-sedil tal-valv, u iċċekkja ċ-ċrieki tas-siġillar.
Ħarġa 2: diffikultà biex tħaddem il-handwheel / lieva
Kawża:Deformazzjoni tad-dijaframma, nuqqas ta 'lubrikazzjoni fuq iz-zokk tal-valv, jew pressjoni interna mhux rilaxxata.
Soluzzjoni:Irrilaxxa l-pressjoni qabel l-operazzjoni, tillubrikja z-zokk tal-valv bi grass bi pressjoni għolja, u ibdel id-dijaframma deformata.
Ħarġa 3: Nuqqas ta 'dijaframma frekwenti
Kawża:Użu ta 'pressjoni żejda (' il fuq minn 300 bar) jew mezzi korrużivi li jagħmlu ħsara fid-dijaframma (eż. Dijaframmi tal-gomma li tnaqqar il-gass tal-fluworin).
Soluzzjoni:Agħżel mudell bi klassifikazzjoni ta 'pressjoni ogħla, jew aqleb għal materjal reżistenti għall-korrużjoni (eż. Dijaframmi PTFE).
Ħarġa 4: Verżjoni tal-lieva ma tiftaħx jew tagħlaq għal kollox
Kawża:Allinjament ħażin waqt l-installazzjoni jew viti tal-limitu maħlul.
Soluzzjoni:Irranġa d-direzzjoni tal-installazzjoni tal-valv u ssikka l-viti tal-limitu.
Valv ta 'dijaframma bi pressjoni għolja huwa "swiċċ bi pressjoni għolja għall-gass." Il-handwheel jippermetti aġġustament fin, filwaqt li l-lieva tipprovdi azzjoni ta 'malajr / off. Kun żgur li ma taqbiżx it-300 bar pressjoni.
Għall-għażla, staqsi lill-manifattur: "Għandi bżonn nikkontrolla l-gass tal-klorin fuq 300 bar. Għandi nagħżel handwheel jew lieva? U liema materjal tad-dijaframma għandi nuża?"
