Mudell
|
VDV30 |
VDV31 |

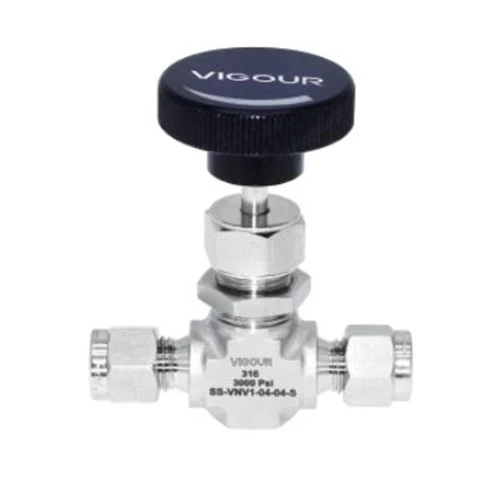

Valv tal-labra tal-gass tal-pressjoni vnv
Introduzzjoni
• Sistema ta 'ppakkjar mgħobbija diretta
• STEM VEE, zokk li jirregola, zokk tas-sedil artab mhux obbligatorju
• Disinn kompatt
• Immuntar tal-pannell
• Dritt, angolu, u mudelli ta 'fluss trasversali
• Taħdem PressSure sa 5000 psig (345 bar)
Applikazzjoni
• Ittestjar tal-komponenti
• Sistemi ta 'kalibrazzjoni
• Kontroll tal-pressjoni tal-laboratorju
• Sistemi ta 'kampjunar ta' pressjoni għolja
• Tagħmir ta 'Servizz u Test
Parametri Tekniċi
| Tip | Valv tal-labra |
|
| Pressjoni tad-dħul P1 | massimu. 345 bar | |
| Materjali | ||
| Korp | Ara l-informazzjoni dwar l-ordni | |
| Sedil | PCTFE | |
| Filtru | 316 | |
| Inlets / ħwienet | Ara l-informazzjoni dwar l-ordni | |
| Firxa tat-temperatura | -54 grad sa +232 grad | |
| Rata ta 'tnixxija | 0. 1 cc / min | |
| Orifiċju | Ara l-informazzjoni dwar l-ordni | |
| Piż | 0. 1kg | |
Stampa tal-prodott

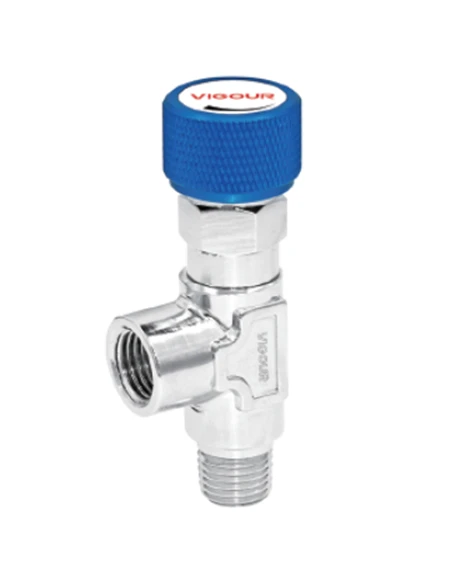

Valv tal-labra tal-gass bil-pressjoni vsnv
Introduzzjoni
• Valvi tal-labra
• Kontroll tal-fluss, valv mixgħul / mitfi
• Materjal tal-plating tar-ram, liga tal-aluminju handwheel
• Pressjoni tax-xogħol max. 67bar (1000psig)
• Tindif ultrasoniku, trattament li jnaqqas
• Ittestjat għall-użu ma 'ossiġnu
Applikazzjoni
• Ittestjar tal-komponenti
• Sistemi ta 'kalibrazzjoni
• Kontroll tal-pressjoni tal-laboratorju
• Sistemi ta 'kampjunar ta' pressjoni għolja
• Sett ta 'tagħmir integrat
Parametri Tekniċi
| Tip | Valvi tal-labra |
|
| Pressjoni tax-xogħol | Massimu. 67 bar | |
|
Materjali |
||
| Korp | Brass tal-kromju | |
| Siġillar | Siġill tar-riġidità | |
| Firxa tat-temperatura | -54 grad sa +74 grad | |
| Piż |
0. 1kg |
|
Spjegazzjoni simplifikata
F'termini sempliċi: "valv ta 'kontroll tal-fluss ta' preċiżjoni" iddisinjat biex jirregola l-fluss tal-gass bi pressjoni għolja, bl-użu ta 'zokk simili għall-labra li jaġġusta gradwalment il-ftuħ biex jikkontrolla r-rata tal-fluss. Aħseb dwaru bħala faucet sintonizzat fin, li jagħtik kontroll perfett fuq kemm il-gass jiċċirkola permezz tas-sistema tiegħek, waqt li tiflaħ il-pressjonijiet għoljin u tiżgura l-ebda tnixxija.
- Reżistenza għall-pressjoni għolja:Pressjoni massima tax-xogħol ta '345 bar (dwar il-pressjoni li tiltaqa' f'fond ta '3,450 metru taħt l-ilma).
- Kontroll preċiż:Iz-zokk tal-ħajt fina tal-valv tal-labra jippermetti aġġustament preċiż tal-fluss tal-gass, ideali għal applikazzjonijiet li jeħtieġu rati ta 'fluss sottili u konsistenti.
- Konnessjonijiet flessibbli:Disponibbli b'daqsijiet multipli ta 'konnessjoni NPT (1/8, 1/4, 3/8, 1/2), sabiex tkun tista' taqbel magħha mar-rekwiżiti tas-sistema tiegħek.
- Tnixxija-prova:Iddisinjat b'mekkaniżmi ta 'siġillar stretti biex jipprevjenu t-tnixxija tal-gass u jiżguraw is-sigurtà f'ambjenti ta' pressjoni għolja.
Analogija:Aħseb dwarha bħal aġġustamenti żgħar tal-pinna tal-linka bi preċiżjoni biż-zokk tal-labra jħalluk tikkontrolla l-fluss bi preċiżjoni għolja, l-istess bħal tikteb fid-dettall fin.
- Ġestjoni taċ-ċilindru tal-gass:Ideali għall-kontroll tal-fluss tal-gass f'ċilindri bi pressjonijiet sa 345 bar, bħal f'sistemi ta 'ħażna ta' idroġenu, nitroġenu, jew ossiġnu.
- Sistemi Industrijali:Użat biex jirregola b'mod preċiż il-fluss tal-gass f'makkinarju jew sistemi li jeħtieġu twassil ta 'gass bi pressjoni għolja b'rati ta' fluss konsistenti.
- Ipproċessar kimiku:Jiżgura kontroll preċiż tal-fluss f'sistemi kimiċi fejn regolazzjoni preċiża hija kritika, partikolarment meta tittratta gassijiet mhux korrużivi.
- Laboratorji:Perfetta għal applikazzjonijiet fejn il-gassijiet ta 'purità għolja jeħtieġ li jiġu kkontrollati bi preċiżjoni tal-punt, li jiżguraw l-ebda kontaminazzjoni jew fluss żejjed.
Żewġ modi ta 'operazzjoni:
- Verżjoni Handwheel:
- Adattat għal:Sitwazzjonijiet li jeħtieġu kontroll fin fuq ir-rata tal-fluss (bħal fil-laboratorji jew f'ambjenti ta 'ttestjar).
- Operazzjoni:Dawwar l-handwheel biex tiċċaqlaq iz-zokk tal-labra, billi taġġusta l-fluss tal-gass b'żidiet preċiżi.
- Verżjoni tal-lieva:
- Adattat għal:Xenarji fejn hemm bżonn ta 'aġġustamenti ta' malajr (bħal fis-setups industrijali).
- Operazzjoni:Iġbed il-lieva biex tiftaħ jew tagħlaq il-valv, li tippermetti bidliet aktar immedjati fir-rata tal-fluss.
- Direzzjoni Kwistjonijiet:Dejjem żgura li l-valv huwa installat fid-direzzjoni tal-fluss korretta, li hija mmarkata fuq il-korp tal-valv.
- Tqabbil tal-konnessjoni:Kun żgur li d-daqs tal-konnessjoni (eż., 1/8, 1/4, 3/8, 1/2 npt) joqgħod is-sistema tiegħek. Uża tejp tas-siġillar jekk meħtieġ biex tevita tnixxijiet.
- Spezzjoni regolari:Il-valvi tal-labra huma soġġetti li jilbsu maż-żmien, speċjalment iz-zokk tal-labra. Iċċekkja perjodikament għal kwalunkwe sinjal ta 'ħsara jew tnixxija.
Ħarġa 1: valv li ma jissiġillax sew (tnixxija)
Kawża:Siġilli li jintlibsu jew ħsara fuq iz-zokk tal-valv.
Soluzzjoni:Ibdel is-siġilli jew iz-zokk, u żgura li l-valv huwa ħieles minn kwalunkwe debris jew impuritajiet.
Ħarġa 2: diffikultà biex taġġusta l-handwheel / lieva
Kawża:Nuqqas ta 'lubrikazzjoni jew akkumulazzjoni ta' pressjoni eċċessiva.
Soluzzjoni:Irrilaxxa l-pressjoni interna u tillubrikha z-zokk tal-valv għal tħaddim aktar faċli.
Ħarġa 3: Fluss mhux aġġustabbli jew erratiku
Kawża:Zokk tal-labra jsir imblukkat jew allinjat ħażin.
Soluzzjoni:Naddaf iz-zokk tal-labra u żgura li hija allinjata b'mod korrett għall-kontroll tal-fluss lixx.
Ħarġa 4: Tnixxija tal-konnessjoni
Kawża:Threading mhux xieraq jew siġillar mhux korrett.
Soluzzjoni:Iċċekkja mill-ġdid il-konnessjoni NPT u applika tejp tas-siġillar fejn meħtieġ biex tiżgura tajbin issikkat.
