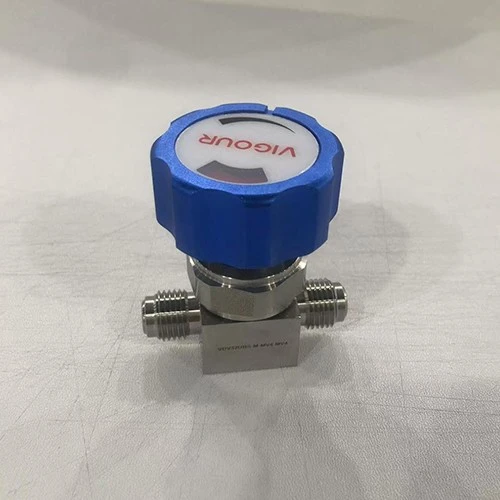

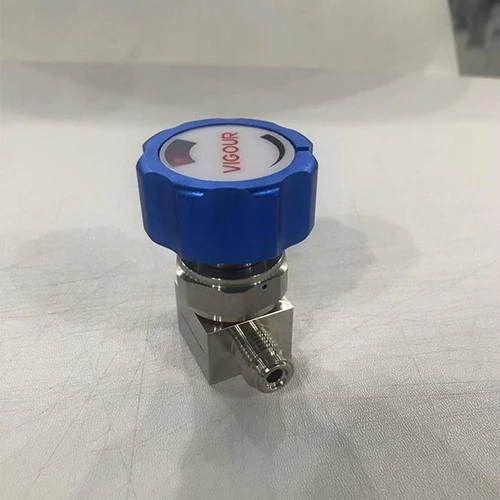

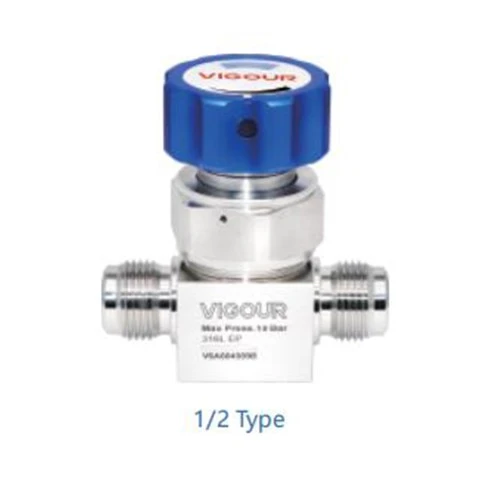

Mudell

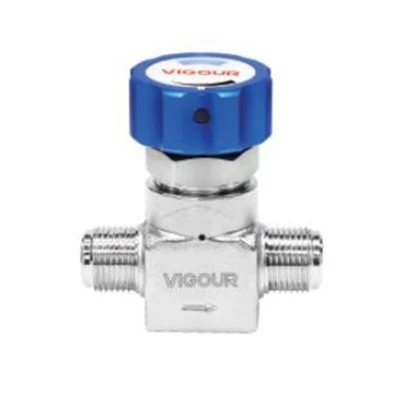

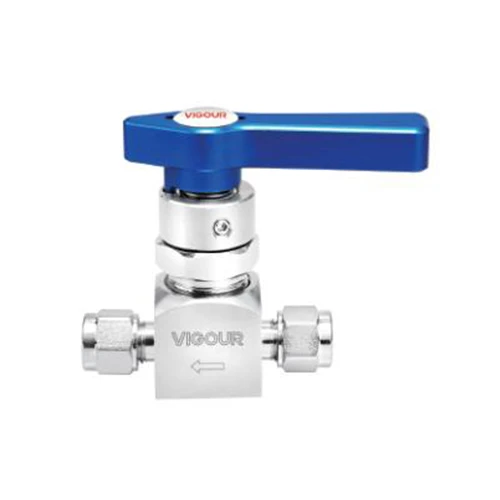

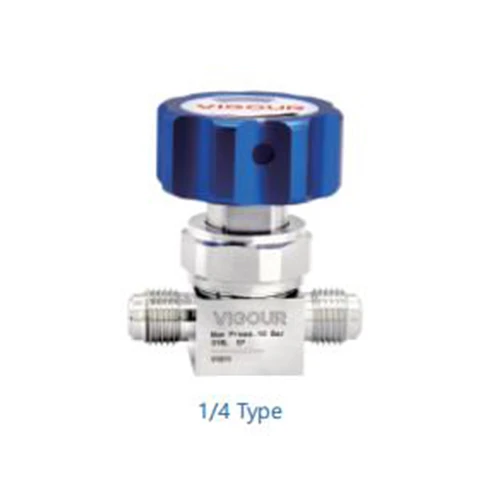

VDV31UA
Introduzzjoni
• Valv tad-dijaframma uhp
• Ġisem tal-istainless steel 316L għal gassijiet korrużivi
• Pressjoni tad-dħul massimu ta '300 bar
• Direzzjoni tal-lieva tax-xellug jew tal-lemin għall-għeluq
• Firxa wiesgħa ta 'daħliet u ħwienet
• Siġill tal-metall għal metall għall-atmosfera
Parametri Tekniċi
| Massimu. Pressjoni tax-xogħol | 4500 psig (300 bar) |
|
| Massimu. Temp tax-xogħol | 14 grad f ~ 104 grad f (-10 grad ~ 40 grad) | |
| Materjali | ||
| Korp | 316L | |
| Dijaframma | Elgiloy® | |
| Ippakkjar tas-sedil | PCTFE | |
| Manku | Al | |
| Allowance ta 'tnixxija interna | 1x10 ^ -9 mbar i / s | |
| Allowance ta 'tnixxija esterna | 1x10 ^ -9 mbar i / s | |
| Kapaċità tal-fluss | CV =0. 1 | |
| Orifiċju | Ф2.7mm | |
| Piż | appross. 0. 25kg | |

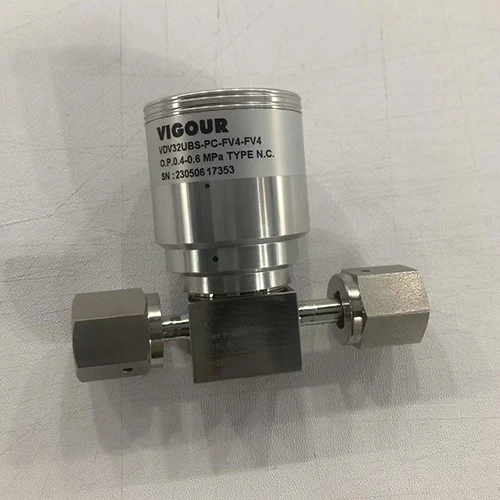

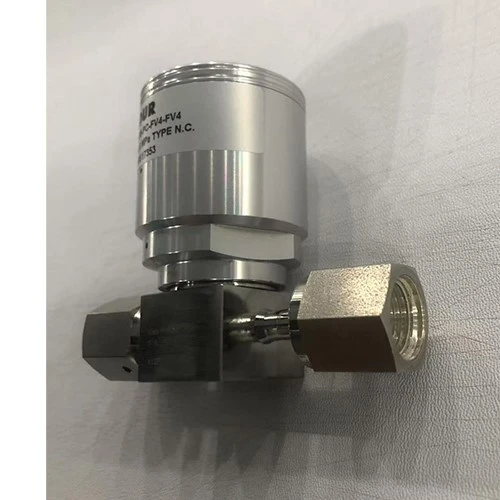

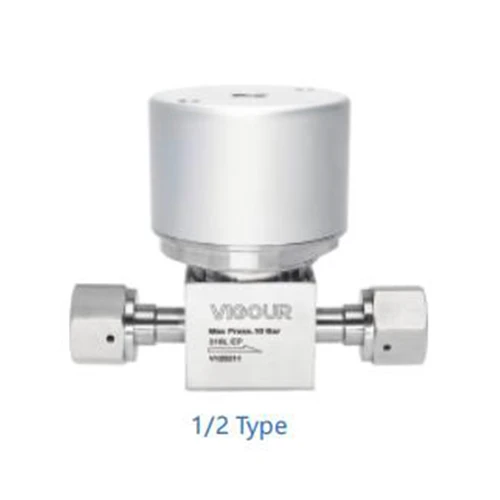

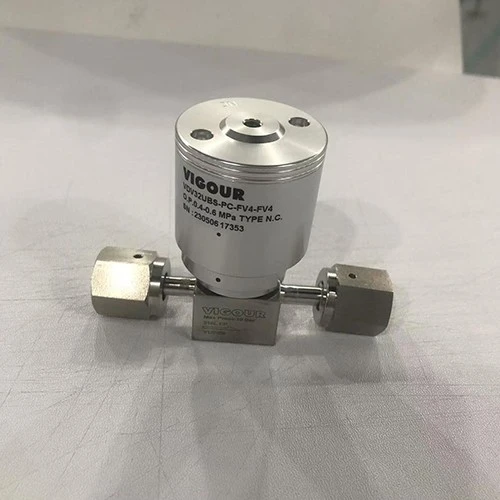

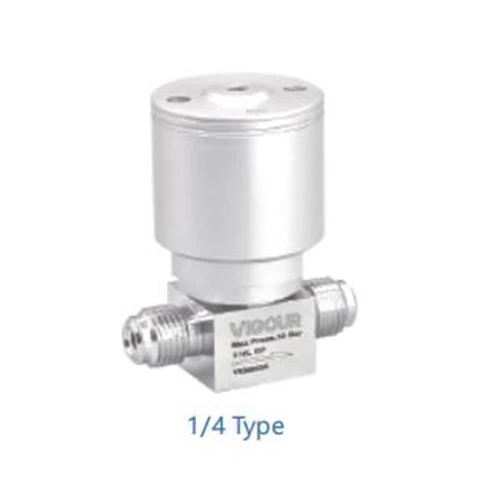

VDV32UB
Introduzzjoni
• Adattat għal gassijiet ta 'purità għolja, fjammabbli jew tossiċi
• Kostruzzjoni diretta tad-dijaframma b'siġillar superjuri
prestazzjoni, durabilità notevoli, kumpattezza u partiċella
u prestazzjoni ħielsa mill-ispazju mejta
• Valv miftuħ u magħluq l-opsition huwa faċilment viżibbli f'daqqa t'għajn
• Karatteristiċi eċċellenti ta 'spostament tal-gass
• Il-materjal standard tas-sedil huwa għażla PCTFE, polyimide / PFA huwa l-għażla
Parametri Tekniċi
| Massimu. Pressjoni tax-xogħol | 150 psig (10 bar) |
|
| Pressjoni operattiva pnewmatika | 58 ~ 87psig (4-6 bar) | |
| Massimu. Temp tax-xogħol | 14 grad f ~ 104 grad f (-10 grad ~ 40 grad) | |
| Materjali | ||
| Korp | 316L | |
| Dijaframma | Elgiloy® | |
| Ippakkjar tas-sedil | PCTFE | |
| Manku | Al | |
| Allowance ta 'tnixxija interna | 1x10 ^ -9 mbar i / s | |
| Allowance ta 'tnixxija esterna | 1x10 ^ -9 mbar i / s | |
| Kapaċità tal-fluss | 1/4 "CV =0. 3 3 / 8" 1/2 "cv =0. 65 | |
| Piż | appross. 0. 27kg | |

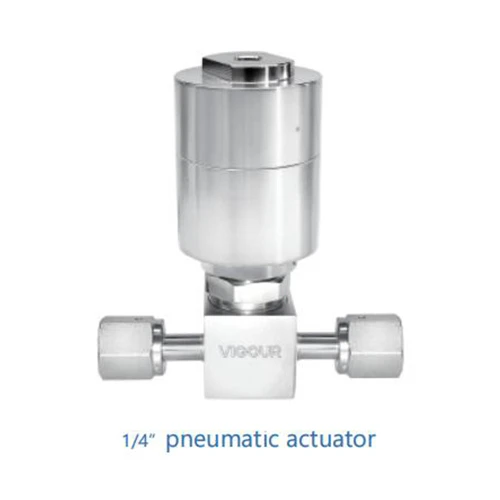

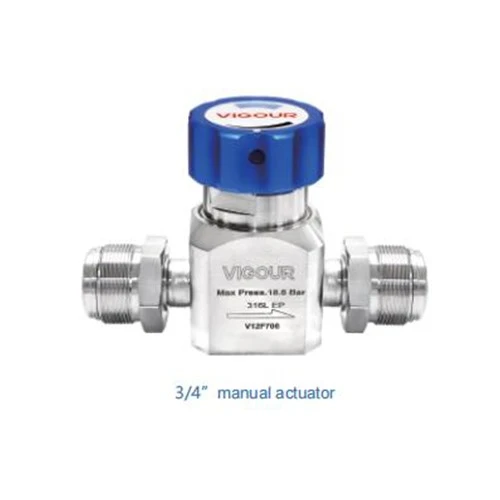

Stampa tal-prodott

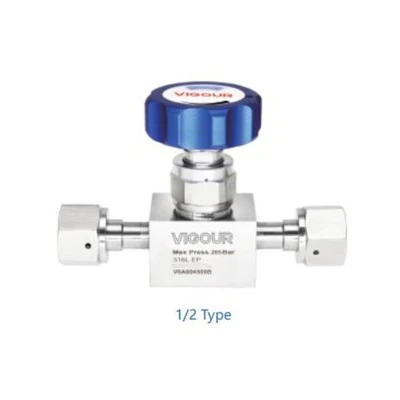

VDV33UB
Introduzzjoni
• Adattat għal linji ta 'fluwidu ultra-pur, fjammabbli jew tossiċi f'semikondutturi
Tagħmir u faċilitajiet tal-manifattura
• Kostruzzjoni diretta tad-dijaframma b'siġillar superjuri
prestazzjoni, durabilità notevoli, kumpattezza u partikula u
Prestazzjoni bla spazji mejta
• Pożizzjoni miftuħa u magħluqa tal-valv hija faċilment viżibbli f'daqqa t'għajn
• Karatteristiċi eċċellenti ta 'spostament tal-gass
• It-trattament tal-PE huwa standard għall-uċuħ kollha mxarrba
• Il-materjal standard tas-sedil huwa għażla PCTFE, polyimide / PFA huwa l-għażla
Parametri Tekniċi
| Massimu. Pressjoni tax-xogħol | 3000 psig (206 bar) |
|
| Pressjoni operattiva pnewmatika | 58 ~ 87psig (4-6 bar) | |
| Massimu. Temp tax-xogħol | 14 grad f ~ 104 grad f (-10 grad ~ 40 grad) | |
| Finitura tal-wiċċ | 10μin. Ra | |
| Materjali | ||
| Korp | 316L | |
| Dijaframma | Elgiloy® | |
| Ippakkjar tas-sedil | PCTFE | |
| Manku | Al | |
| Allowance ta 'tnixxija interna | 1x10 ^ -9 mbar i / s | |
| Allowance ta 'tnixxija esterna | 1x10 ^ -9 mbar i / s | |
| Kapaċità tal-fluss | 1/4 "CV =0. 1 3 / 8" 1/2 "cv =0. 5 | |
| Piż | appross. 0. 27kg | |

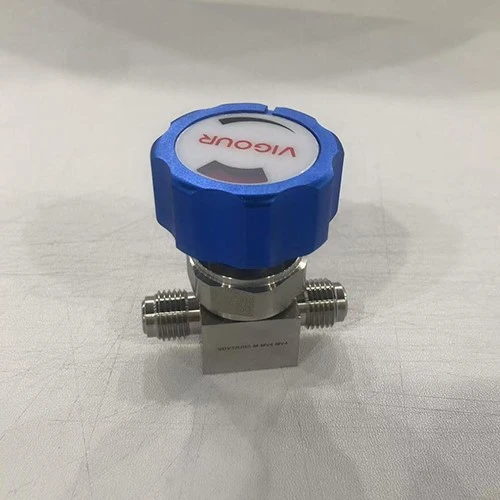

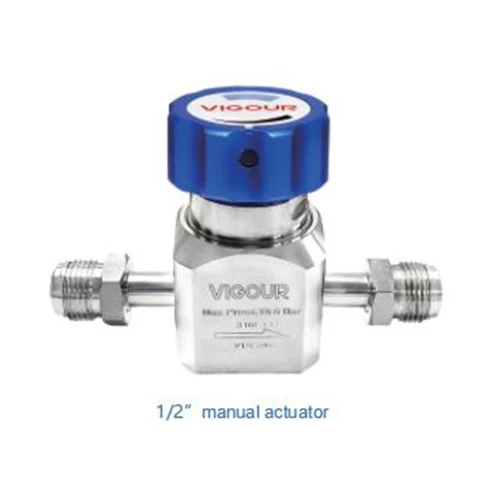

Deskrizzjoni tal-Prodotti
VDV52UB
Introduzzjoni
• Adattat għal linji ta 'fluwidu ultra-pur, fjammabbli jew tossiċi f'semikondutturi
Tagħmir u faċilitajiet tal-manifattura
• Kostruzzjoni diretta tad-dijaframma b'siġillar superjuri
prestazzjoni, durabilità notevoli, kumpattezza u partikula u
Prestazzjoni bla spazji mejta
• Pożizzjoni miftuħa u magħluqa tal-valv hija faċilment viżibbli f'daqqa t'għajn
• Karatteristiċi eċċellenti ta 'spostament tal-gass
• It-trattament tal-PE huwa standard għall-uċuħ kollha mxarrba
• Il-materjal standard tas-sedil huwa għażla PCTFE, polyimide / PFA huwa l-għażla
Parametri Tekniċi
| Massimu. Pressjoni tax-xogħol | 300 psig (20 bar) |
|
| Pressjoni operattiva pnewmatika | 58 ~ 87psig (4-6 bar) | |
| Massimu. Temp tax-xogħol | 14 grad f ~ 104 grad f (-10 grad ~ 40 grad) | |
| Finitura tal-wiċċ | 10μin. Ra | |
| Materjali | ||
| Korp | 316L | |
| Dijaframma | Elgiloy® | |
| Ippakkjar tas-sedil | PCTFE | |
| Manku | Al | |
| Allowance ta 'tnixxija interna | 1x10 ^ -9 mbar i / s | |
| Allowance ta 'tnixxija esterna | 1x10 ^ -9 mbar i / s | |
| Kapaċità tal-fluss | 1/4 "CV =0. 3 3 / 8" 1/2 "cv =0. 65 | |
| Piż | appross. 0. 27kg | |

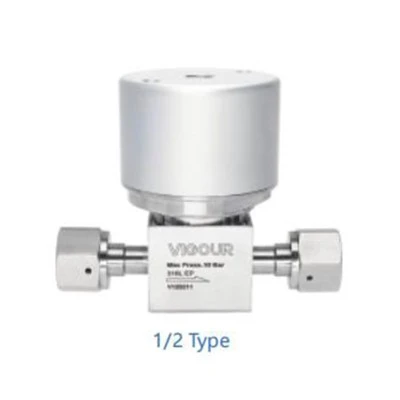

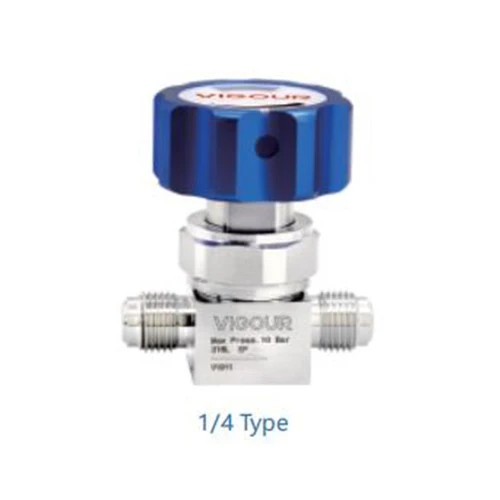

Stampa tal-prodott
VDV22UB
Introduzzjoni
• Adattat għal linji ta 'fluwidu ultra-pur, fjammabbli jew tossiċi f'semikondutturi
Tagħmir u faċilitajiet tal-manifattura
• Kostruzzjoni diretta tad-dijaframma b'siġillar superjuri
prestazzjoni, durabilità notevoli, kumpattezza u partikula u
Prestazzjoni bla spazji mejta
• Pożizzjoni miftuħa u magħluqa tal-valv hija faċilment viżibbli f'daqqa t'għajn
• It-trattament tal-PE huwa standard għall-uċuħ kollha mxarrba
• Il-materjal standard tas-sedil huwa għażla PCTFE, polyimide / PFA huwa l-għażla
Parametri Tekniċi
| Massimu. Pressjoni tax-xogħol | 150 psig (10 bar) |
|
| Pressjoni operattiva pnewmatika | 58 ~ 87psig (4-6 bar) | |
| Massimu. Temp tax-xogħol | 14 grad f ~ 104 grad f (-10 grad ~ 40 grad) | |
| Finitura tal-wiċċ | 10μin. Ra | |
| Materjali | ||
| Korp | 316L | |
| Dijaframma | Elgiloy® | |
| Ippakkjar tas-sedil | PCTFE | |
| Manku | Al | |
| Allowance ta 'tnixxija interna | 1x10 ^ -9 mbar i / s | |
| Allowance ta 'tnixxija esterna | 1x10 ^ -9 mbar i / s | |
| Kapaċità tal-fluss | 1/4 "CV =0. 3 3 / 8" 1/2 "cv =0. 65 | |
| Piż | appross. 0. 27kg | |

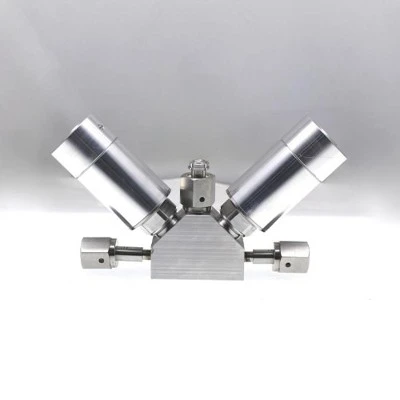

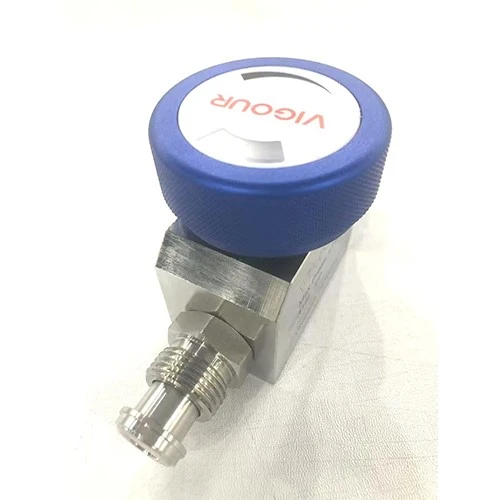

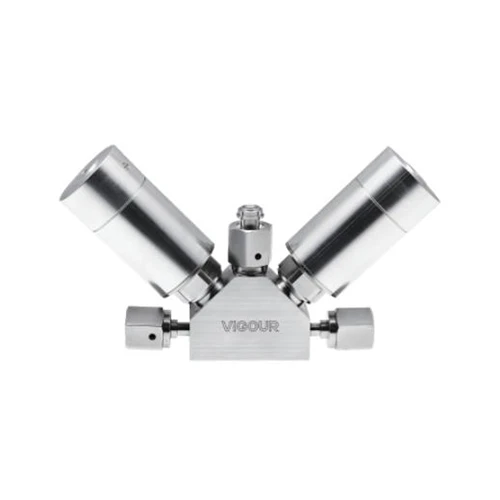

VDV36
Introduzzjoni
• Karatteristiċi eċċellenti ta 'tneħħija ta' tneħħija.
mogħdijiet tal-fluss minimizzati billi tgħaqqad 2 ta 'VDV32, VDV33
Valvi tad-dijaframma UHP flimkien f'ġisem tal-valv wieħed.
• Anqas weldjaturi fuq allinjament standard tal-valv
• Tnaqqas ir-rekwiżiti tal-ispazju
• Arranġament tat-tubi kompatti
• Konfigurazzjoni ħielsa mill-ispazju mejjet
Parametri Tekniċi
| Massimu. Pressjoni tax-xogħol | 150 psig (10 bar) 3000 psig (206 bar) mhux obbligatorju |
|
| Pressjoni operattiva pnewmatika | 58 ~ 87psig (4-6 bar) | |
| Massimu. Temp tax-xogħol | 14 grad f ~ 104 grad f (-10 grad ~ 40 grad) | |
| Finitura tal-wiċċ | 10μin. Ra | |
| Materjali | ||
| Korp | 316L | |
| Dijaframma | Elgiloy® | |
| Ippakkjar tas-sedil | PCTFE | |
| Manku | Al | |
| Allowance ta 'tnixxija interna | 1x10 ^ -9 mbar i / s | |
| Allowance ta 'tnixxija esterna | 1x10 ^ -9 mbar i / s | |
| Kapaċità tal-fluss | Cv =0. 3 (pressjoni baxxa) CV =0. 1 (pressjoni għolja) | |
| Piż | appross. 0. 27kg | |

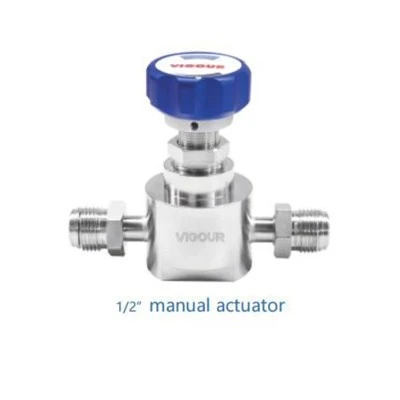

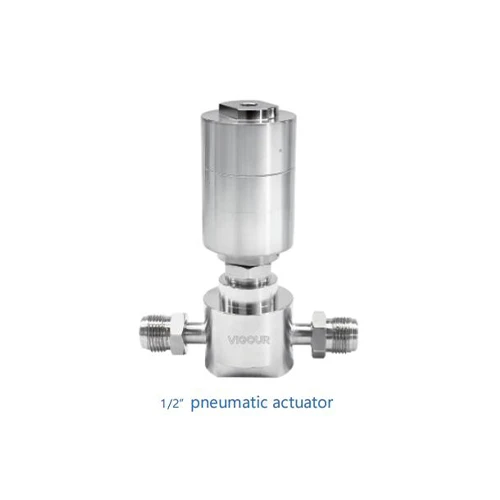

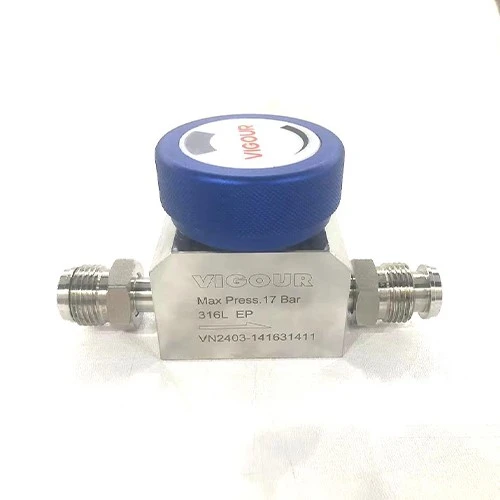

VDV37
Introduzzjoni
• Adattat għal linji ta 'fluwidu ultra-pur, fjammabbli jew tossiċi fi
Tagħmir u faċilitajiet tal-manifattura tas-semikondutturi
• Kostruzzjoni diretta tad-dijaframma b'siġillar superjuri
prestazzjoni, durabilità notevoli, kumpattezza u
Prestazzjoni ħielsa mill-partikuli
• Pożizzjoni miftuħa u magħluqa tal-valv hija faċilment viżibbli f'daqqa t'għajn
• Karatteristiċi eċċellenti ta 'spostament tal-gass
• It-trattament tal-PE huwa standard għall-uċuħ kollha mxarrba
• Il-materjal tas-sedil standard huwa PCTFE, l-għażla tal-polyimide hija
Parametri Tekniċi
| Massimu. Pressjoni tax-xogħol | 250 psig (17 bar) |
|
| Pressjoni operattiva pnewmatika | 80 ~ 100psig (5. 5-6. 8bar) | |
| Massimu. Temp tax-xogħol | -40 grad f ~ 159 grad f (-40 grad ~ 71 grad) | |
| Finitura tal-wiċċ | 10μin. Ra | |
| Materjali | ||
| Korp | 316L | |
| Dijaframma | Elgiloy® | |
| Ippakkjar tas-sedil | PCTFE | |
| Manku | Al | |
| Allowance ta 'tnixxija interna | 1x10 ^ -9 mbar i / s | |
| Allowance ta 'tnixxija esterna | 1x10 ^ -9 mbar i / s | |
| Kapaċità tal-fluss | CV =2. 8 | |
| Piż | appross. 1.36 kg | |

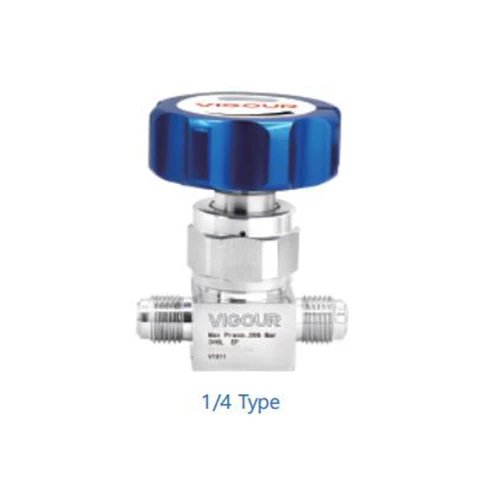

VDV38
Introduzzjoni
• Adattat għal linji ta 'fluwidu ultra-pur, fjammabbli jew tossiċi fi
Tagħmir u faċilitajiet tal-manifattura tas-semikondutturi
• Kostruzzjoni diretta tad-dijaframma b'siġillar superjuri
prestazzjoni, durabilità notevoli, kumpattezza u
Prestazzjoni ħielsa mill-partikuli
• Pożizzjoni miftuħa u magħluqa tal-valv hija faċilment viżibbli f'daqqa t'għajn
• Karatteristiċi eċċellenti ta 'spostament tal-gass
• It-trattament tal-PE huwa standard għall-uċuħ kollha mxarrba
• Il-materjal tas-sedil standard huwa PCTFE, l-għażla tal-polyimide hija
Parametri Tekniċi
| Massimu. Pressjoni tax-xogħol | 3000 psig (206 bar) / 1300 psig (90bar) |
|
| Pressjoni tal-attwazzjoni | 70 ~ 110 psig (5-8 bar) | |
| Massimu. Temp tax-xogħol | -40 grad f ~ 159 grad f (-40 grad ~ 71 grad) | |
| Finitura tal-wiċċ | 10μin. Ra | |
| Materjali | ||
| Korp | 316L | |
| Dijaframma | Elgiloy® | |
| Ippakkjar tas-sedil | PCTFE | |
| Manku | Al | |
| Allowance ta 'tnixxija interna | 1x10 ^ -9 mbar i / s | |
| Allowance ta 'tnixxija esterna | 1x10 ^ -9 mbar i / s | |
| Kapaċità tal-fluss | Attwatur Manwali CV {{0}}. 0 | |
| Attwatur Pnewmatiku | Cv {{0}}. 0 (90Bar) / cv =0. 7 (206 bar) | |
| Piż | appross. 1.27 kg | |
VDV39
Introduzzjoni
• Adattat għal linji ta 'fluwidu ultra-pur, fjammabbli jew tossiċi f'tagħmir u faċilitajiet tal-manifattura tas-semikondutturi
• Kostruzzjoni diretta tad-dijaframma b'rendiment ta 'siġillar superjuri, durabilità notevoli, kumpattezza u
prestazzjoni ħielsa mill-partikuli u mejta
• Il-prodott huwa fabbrikat f'konformità mal-ispeċifikazzjoni tal-proċess VS001A
• Pożizzjoni miftuħa u magħluqa tal-valv hija faċilment viżibbli f'daqqa t'għajn
• Karatteristiċi eċċellenti ta 'spostament tal-gass
• It-trattament tal-PE huwa standard għall-uċuħ kollha mxarrba
• Il-materjal tas-sedil standard huwa PCTFE, l-għażla tal-polyimide hija
Parametri Tekniċi
| Massimu. Pressjoni tax-xogħol | 270 psig (18.6 bar) |
|
| Pressjoni operattiva pnewmatika | 80 ~ 100psig (5. 5-6. 8bar) | |
| Massimu. Temp tax-xogħol | 14 grad f ~ 104 grad f (-10 grad ~ 40 grad) | |
| Finitura tal-wiċċ | 10μin. Ra | |
| Materjali | ||
| Korp | 316L | |
| Dijaframma | Elgiloy® | |
| Ippakkjar tas-sedil | PCTFE | |
| Manku | Al | |
| Allowance ta 'tnixxija interna | 1x10 ^ -9 mbar i / s | |
| Allowance ta 'tnixxija esterna | 1x10 ^ -9 mbar i / s | |
| Kapaċità tal-fluss | CV =2. 8 | |
| Piż | appross. 1. 0 kg | |
Stampa tal-prodott
VDV40
Introduzzjoni
• Adattat għal linji ta 'fluwidu ultra-pur, fjammabbli jew tossiċi f'tagħmir u faċilitajiet tal-manifattura tas-semikondutturi
• Kostruzzjoni diretta tad-dijaframma b'rendiment ta 'siġillar superjuri, durabilità notevoli, kumpattezza u
Prestazzjoni ħielsa mill-partikuli
• Il-prodott huwa fabbrikat f'konformità mal-ispeċifikazzjoni tal-proċess VS001A
• Pożizzjoni miftuħa u magħluqa tal-valv hija faċilment viżibbli f'daqqa t'għajn
• Karatteristiċi eċċellenti ta 'spostament tal-gass
• It-trattament tal-PE huwa standard għall-uċuħ kollha mxarrba
• Il-materjal tas-sedil standard huwa PCTFE, l-għażla tal-polyimide hija
Parametri Tekniċi
| Massimu. Pressjoni tax-xogħol | 3000 psig (206 bar) |
|
| Pressjoni tal-attwazzjoni | 70 ~ 110 psig (5-8 bar) | |
| Massimu. Temp tax-xogħol | -40 grad f ~ 160 grad f (-40 grad ~ 71 grad) | |
| Finitura tal-wiċċ | 10μin. Ra | |
| Materjali | ||
| Korp | 316L | |
| Dijaframma | Elgiloy® | |
| Ippakkjar tas-sedil | PCTFE | |
| Manku | Al | |
| Allowance ta 'tnixxija interna | 1x10 ^ -9 mbar i / s | |
| Allowance ta 'tnixxija esterna | 1x10 ^ -9 mbar i / s | |
| Kapaċità tal-fluss | Attwatur Pnewmatiku CV =0. 23 Attwatur Manwali CV =0. 29 | |
| Piż | appross. 1.27 kg | |

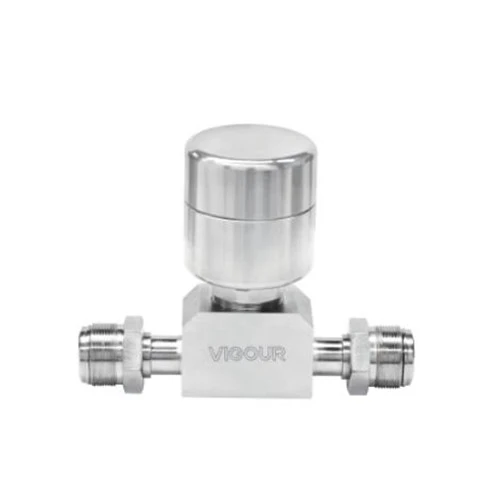

UHP Ultra High Purità Diaframma Valv Deskrizzjoni Teknika
Il-valv tad-dijaframma UHP (purità ultra għolja) huwa ddisinjat apposta għal industriji b'rekwiżiti ta 'purità tal-gass estremament għoljin, bħal setturi semikondutturi, fotovoltajċi, u bijofarmaċewtiċi. Dan jiżgura twassil ta 'gass mingħajr tnixxija u mingħajr kontaminazzjoni, li jikkonforma ma' standards ultra-nodfa. Il-karatteristika ewlenija tal-valv hija d-disinn tal-iżolament tad-dijaframma tiegħu, li jipprevjeni l-kuntatt bejn iz-zokk tal-valv u l-medju, li telimina kompletament ir-riskju ta 'rilaxx tal-partikuli.
Karatteristiċi ewlenin
Tip manwali: Ideali għal operazzjoni ta 'frekwenza baxxa jew xenarji ta' fluss żgħir, b'disinn sempliċi u affidabbli. Jidħol bi handwheel gradwat ta 'preċiżjoni għolja għal aġġustamenti fini.
Tip pnewmatiku: Integrat ma 'attwatur (aġir wieħed / aġir doppju), jappoġġja l-kontroll PLC, u jiftaħ / jagħlaq f'inqas minn 1 sekonda, u jagħmilha adatta għal linji ta' produzzjoni awtomatizzati u applikazzjonijiet ta 'frekwenza għolja.
VCR (żamma ta 'akkoppjar bil-vakwu): Siġill tal-gasket tal-metall, ideali għal vakwu ultra-għoli (inqas minn jew daqs 1 0 ⁻⁹ torr) u sistemi tal-gass ultra-pur. Standard 316L Stainless Steel Intern b'RA inqas minn jew daqs 0.2μm finitura elettropoli.
NPT (ħajt tal-pajp nazzjonali): Siġill tal-ħajt għax-xejn, jeħtieġ tejp PTFE jew siġillant, adattat għal applikazzjonijiet industrijali ta 'pressjoni medja sa baxxa.
Twaħħil tat-tubi: Swagelok® Disinn kompatibbli għal konnessjoni u installazzjoni rapida. Ideali għal sistemi ta 'dijametru żgħir (1/8 "–1/2").
Firxa tal-pressjoni: Vakwu sa 1500 psig (mudelli tad-dwana disponibbli sa 6000 psig).
Kontroll tal-fluss: Valuri CV minn 0. 02 sa 2.5, b'disinn ta 'korp ta' valv ta 'sieq mejta żero biex tnaqqas ir-residwu medju.
Rata ta 'tnixxija: Rata ta 'tnixxija ta' l-elju inqas minn jew daqs 1 × 10⁻⁹ cc / sek, tiltaqa 'ma' standards ta 'tnixxija semi-F20.
Materjal tal-ġisem: ASTM A182 F316L Azzar li ma jissaddadx tal-karbonju ultra-baxx bl-EP (elettropolit) + trattament tal-passivazzjoni.
Dijaframma: PTFE/FKM/PFA composite laminated diaphragm, with temperature resistance from -20°C to 180°C and lifespan >1 miljun ċiklu.
Siġillar: Siġill sekondarju tal-minfaħ tal-metall sħiħ biex jelimina r-riskju estern ta 'tnixxija.
Pressjoni baxxa, mikro-fluss: Serje UA VDV32, 1/4 "Interface VCR, CV =0. 02, Adattat għall-kontroll tal-gass AR / N₂.
Pressjoni medja għal għolja: VDV52UB, serje UB VDV37, interface NPT 1/2 ", pressjoni tal-fqigħ akbar minn jew daqs 3000 psig, adattata għal gassijiet korrużivi (CL₂ / HCl).
Rekwiżiti għoljin ta 'indafa: VDV31UA, VDV38UB, Serje VDV40UB, Tindif tal-Plażma Full-Flow +, Analiżi SIMS tal-Kontenut tal-Joni tal-Metall<1 ppb.
Kwistjonijiet Komuni & Q & A
Kif tagħżel bejn manwal jew pnewmatiku?
Valvi manwali huma adattati għall-debugging jew il-manutenzjoni, filwaqt li valvi pnewmatiċi jeħtieġu solenojdi u sorsi ta 'arja, ideali għal linji ta' produzzjoni awtomatizzati.
Il-kompatibilità tal-interface VCR u NPT?
VCR teħtieġ gaskits tal-metall (eż. Nickel / ram) għal siġillar ultra-għoli; L-NPT għandu jevita kontaminazzjoni tas-siġillant u jintuża l-aħjar għal mezzi mhux sensittivi.
X'inhu dak li jaffettwa l-ħajja tad-dijaframma?
Qlib frekwenti, medja korrużiva, u ċaqliq fit-temperatura jaċċelleraw ix-xjuħija. Huwa rrakkomandat li tissostitwixxi d-dijaframma kull sentejn jew wara 500, 000 ċikli.
Kif tivverifika l-indafa tal-valv?
Għandha tgħaddi l-ittestjar tal-partikuli Semi F19 (inqas minn jew daqs 5 partiċelli / ft³ @ 0. 1μm) u analiżi tar-residwi organiċi GC-MS.
Xenarji ta 'applikazzjoni
Twassil speċjali tal-gass f'fabbriki tal-wejfer (SIH₄ / NH₃)
Piping tal-Industrija Farmaċewtika (ilma għall-injezzjoni)
Sistemi tal-gass tal-ġarr għal strumenti analitiċi (GC / ICP-MS)
It-tags Popolari: Valv tad-dijaframma UHP, Manifatturi tal-Valv tad-Dijaframma taċ-Ċina UHP, Fornituri
