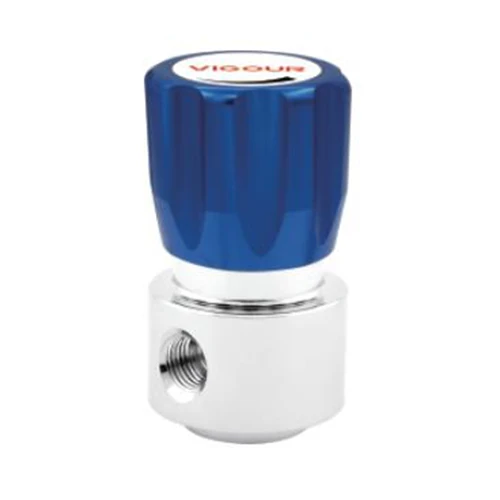

Valv tad-dijaframma ta 'pressjoni baxxa Vdv1
Introduzzjoni
• Regolatur tal-fluss għoli ta 'pressjoni għolja, • Korp u bonit tal-kromju tar-ram isfar għal inerti, reattivi, fjammabbli u ossidanti tal-gass u taħlitiet ossidanti sa grad 6. 0 • Korp tal-istainless steel 316L għal applikazzjoni farmaċewtika, ikel u xorb • Limitazzjoni sempliċi tal-pressjoni tal-ħruġ mill-handwheel • Standard ta 'venting innifsu • Pressjoni stabbli tal-ħruġ • Ittestjat għall-użu ma 'ossiġnu |
|
|
Applikazzjoni
• Ittestjar tal-komponenti • Sistemi ta 'kalibrazzjoni • Kontroll tal-pressjoni tal-laboratorju • Sistemi ta 'kampjunar ta' pressjoni għolja • Tagħmir ta 'Servizz u Test |
Parametri Tekniċi
| Tip | Valv tad-dijaframma |
| Pressjoni tad-dħul | massimu. 60 bar |
| Materjali | |
| Korp | Ara l-informazzjoni dwar l-ordni |
| Sedil | Peek |
| Dijaframma | Elgiloy® |
| Filtru | SS316L |
| Konnessjoni tad-dħul / ħruġ | 1/4 "NPT (F) |
| Firxa tat-temperatura | -30 grad sa +74 grad |
| Rata ta 'tnixxija | 10 ^ -8 mbar i / s hu |
| Piż | 0. 5 kg |

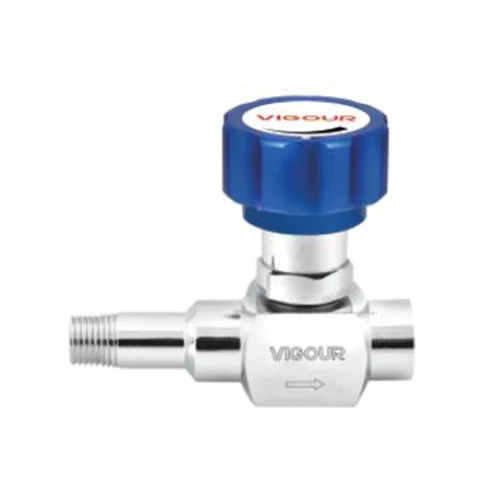

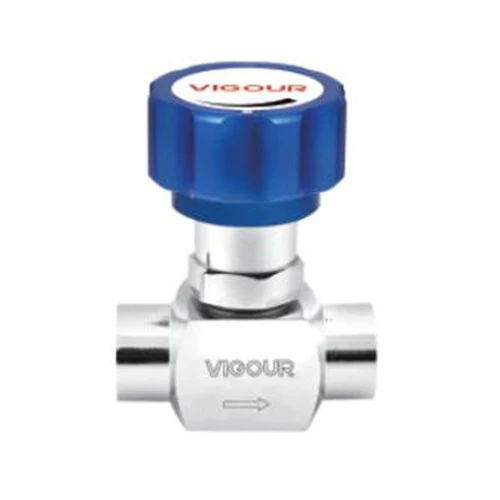

Valv tad-dijaframma ta 'pressjoni baxxa Vdv2
Introduzzjoni
• Valv tad-dijaframma • Korp miksi bil-kromju tar-ram għal inerti, reattivi, fjammabbli u ossidanti tal-gass u taħlitiet sa grad 6. 0 • Ġisem tal-istainless steel 316L għal gassijiet korrużivi • Adattat għal pressjoni tad-dħul sa 60 bar, disinn tar-roti tal-idejn • Firxa wiesgħa ta 'daħliet / ħwienet • Siġillar tal-metall għal metall għall-atmosfera • Ittestjat għall-użu ma 'ossiġnu
|
|
Applikazzjoni
• Ittestjar tal-komponenti • Sistemi ta 'kalibrazzjoni • Kontroll tal-pressjoni tal-laboratorju • Sistemi ta 'kampjunar ta' pressjoni għolja • Tagħmir ta 'Servizz u Test
|
Parametri Tekniċi
| Tip | Valv tad-dijaframma |
|
| Pressjoni tad-dħul | massimu. 60 bar | |
| Materjali | ||
| Korp | Ara l-informazzjoni dwar l-ordni | |
| sedil | Peek | |
| Dijaframma | Hastelloy® C276 | |
| Konnessjoni tad-dħul / ħruġ | 1/4 "NPT | |
| Firxa tat-temperatura | -30 grad sa +74 grad | |
| Rata ta 'tnixxija | 1x10 ^ -8 mbar i / s | |
| Piż | 0. 3kg | |
Valv tad-dijaframma ta 'pressjoni baxxa Vdv8
Introduzzjoni:
• Valv tad-dijaframma
• Korp miksi bil-kromju tar-ram għal inerti, reattivi, fjammabbli
u ossidanti tal-gass u taħlitiet sa grad 6. 0
• Ġisem tal-istainless steel 316L għal gassijiet korrużivi
• Adattat għal pressjoni tad-dħul sa 40 bar
• Firxa wiesgħa ta 'daħliet / ħwienet
• Siġillar tal-metall għal metall għall-atmosfera
• Ittestjat għall-użu ma 'ossiġnu
Applikazzjoni
• Ittestjar tal-komponenti
• Sistemi ta 'kalibrazzjoni
• Kontroll tal-pressjoni tal-laboratorju
• Sistemi ta 'kampjunar ta' pressjoni għolja
• Tagħmir ta 'Servizz u Test
Parametri Tekniċi
| Tip | Valv tad-dijaframma |
|
| Pressjoni tad-dħul | massimu. 40 bar | |
| Materjali | ||
| Korp | Ara l-informazzjoni dwar l-ordni | |
| sedil |
Peek |
|
| Dijaframma | Hastelloy® C276 | |
| Firxa tat-temperatura | -30 grad sa +74 grad | |
| Rata ta 'tnixxija | 1x10 ^ -8 mbar i / s | |
| Piż | 0. 8kg | |
Spjegazzjoni simplifikata
F'termini sempliċi: "swiċċ tal-gass ġentili" iddisinjat għal sistemi ta 'gass bi pressjoni baxxa, fejn id-dijaframma għandha r-rwol ta' barriera ratba għall-kontroll tal-fluss tal-gass. Huwa bħal faucet għall-gass bil-mod u kostanti, iżda affidabbli, li jżomm l-affarijiet issiġillati stretti mingħajr il-bżonn li jiġġieldu pressjonijiet għoljin.
- Ħbiberija ta 'pressjoni baxxa:Tipikament iddisinjat għal pressjonijiet operattivi sa 60 bar (dwar il-pressjoni li ssib fit-tank tal-gass standard, ħafna inqas minn sistemi ta 'pressjoni għolja).
- Siġill bla xkiel:Id-dijaframma tifred il-fluss tal-gass mingħajr l-ebda partijiet li jiċċaqilqu jiġu f'kuntatt mal-gass, u jagħmilha perfetta għal gassijiet ta 'purità għolja u inqas aggressivi (bħal nitroġenu, ossiġnu, jew CO2).
- Operazzjoni Flessibbli:Disponibbli jew bl-idejn (għall-kontroll tal-fluss fin) jew bil-lieva (għal għeluq ta 'malajr), sabiex tkun tista' tikkontrolla l-fluss tal-gass eżattament kif għandek bżonnu.
Analogija:Huwa bħall-aġġustament tal-fluss tal-ilma minn ġnien tal-ġnien, kontrollabbli, u dejjem affidabbli.
- Sistemi ta 'gass bi pressjoni baxxa:Immaniġġjar ta 'gassijiet bħal nitroġenu jew CO2 f'ċilindri jew tankijiet tal-ħażna bi pressjonijiet ta' madwar 60 bar.
- Ipproċessar kimiku:Ir-regolazzjoni tal-fluss ta 'gassijiet mhux korrużivi fil-linji tal-pajpijiet fejn il-pressjoni hija relattivament baxxa.
- Setups tal-Laboratorju:Kontroll preċiż tal-gassijiet (bħall-ossiġnu jew l-arja) għal esperimenti, li jiżgura purità mingħajr ma tikkomplika żżejjed affarijiet.
- Settur tal-Enerġija:Linji tal-fjuwil għal tagħmir jew stazzjonijiet li joperaw bi pressjoni baxxa (eż. Ċerti applikazzjonijiet tal-gass naturali jew tal-bijogass).
Żewġ modi ta 'operazzjoni:
Verżjoni Handwheel:
Adattat għal:Applikazzjonijiet fejn huma meħtieġa aġġustamenti żgħar u preċiżi għall-fluss jew pressjoni (bħal laboratorji jew sistemi mediċi).
Operazzjoni:Dawwar il-handwheel bil-mod, u d-dijaframma tiċċaqlaq bil-mod biex tikkontrolla l-fluss tal-gass, l-istess bħal irfinar tal-faucet.
Verżjoni tal-lieva:
Adattat għal:Applikazzjonijiet li jeħtieġu sistemi ta 'għeluq ta' gass malajr jew sistemi operati ta 'spiss (bħal proċessi industrijali).
Operazzjoni:Iġbed il-lieva ta '90 grad, u d-dijaframma tiftaħ jew tagħlaq immedjatament, u tagħtik kontroll mixgħul / mitfi malajr.
- Direzzjoni Kwistjonijiet:Il-korp tal-valv se jkollu vleġġa li turi d-direzzjoni tal-fluss tal-gass (→), għalhekk kun żgur li tallinjaha b'mod korrett meta tinstalla.
- Tqabbil tal-interface:Tiżgura li t-tip tal-ħajt (eż., G-Thread, NPT) u d-daqs jaqbel mas-sistema tiegħek, u uża tejp tas-siġillar jekk meħtieġ.
- Iċċekkja d-dijaframma regolarment:Anke bi pressjoni baxxa, id-dijaframmi jistgħu jilbsu maż-żmien, għalhekk segwi l-linji gwida tal-manifattur għall-manutenzjoni u s-sostituzzjoni.
Ħarġa 1: Il-valv ma jissiġillax sew (tnixxijiet)
Kawża:Ilbies jew qsim tad-dijaframma, ħmieġ fis-sedil tal-valv, jew siġilli bil-ħsara.
Soluzzjoni:Ibdel id-dijaframma, naddaf is-sedil tal-valv, u spezzjona s-siġilli.
Ħarġa 2: handwheel / lieva diffiċli biex topera
Kawża:Waħħal id-dijaframma, nuqqas ta 'lubrikazzjoni fuq partijiet li jiċċaqilqu, jew akkumulazzjoni ta' pressjoni ġewwa.
Soluzzjoni:Irrilaxxa l-pressjoni qabel ma topera, tillubrikja z-zokk tal-valv, u ibdel id-dijaframma jekk meħtieġ.
Ħarġa 3: Falliment tad-dijaframma
Kawża:Overpressurization (aktar minn 60 bar) jew esponiment għal kimiċi inkompatibbli.
Soluzzjoni:Tiżgura li l-pressjoni tas-sistema ma taqbiżx is-60 bar tal-klassifika, u tagħżel dijaframmi magħmula minn materjali reżistenti (eż., PTFE jew elastomeri adattati għal gassijiet speċifiċi).
Ħarġa 4: Verżjoni tal-lieva li ma tiftaħx / tagħlaq għal kollox
Kawża:Angolu ta 'installazzjoni mhux korrett jew viti ta' limitu maħlul.
Soluzzjoni:Aġġusta l-orjentazzjoni tal-valv waqt l-installazzjoni u ssikka kwalunkwe viti maħlula.
Valv ta 'dijaframma bi pressjoni baxxa huwa "swiċċ tal-gass ġentili" għall-kontroll tal-flussi sa 60 bar. Il-handwheel jippermetti aġġustamenti preċiżi, filwaqt li l-lieva toffri azzjoni mixgħula / off. Kun żgur li tibqa 'fil-limitu ta' 60 bar għal tħaddim sikur u affidabbli.
Għall-għażla, sempliċement staqsi lill-manifattur: "Għandi bżonn nikkontrolla s-CO2 f'60 bar. Għandi nagħżel handwheel jew lieva? U liema materjal tad-dijaframma huwa l-aħjar għall-applikazzjoni tiegħi?"
